جیب کرین 1 ٹن

Kinocranes jib کرین 1 ٹن پیشہ ورانہ طور پر مینوفیکچرنگ پلانٹس، مینٹیننس ورکشاپس اور اسمبلی لائنوں کے لیے 1000kg لفٹنگ ڈیمانڈ کے ساتھ تیار کی گئی ہے۔ یہ مستحکم ڈھانچہ اور بار بار اٹھانے والے کاموں کے لیے درست آپریشن فراہم کرتا ہے، جو ایک قابل اعتماد صنعتی مواد کو سنبھالنے کے حل کے طور پر کام کرتا ہے۔

تکنیکی وضاحتیں

لوڈ کی صلاحیت اور بنیادی ترتیب

• شرح شدہ صلاحیت: 1000 کلوگرام (1 ٹن)
• ورکنگ رداس: معیاری 3m–8m، ساختی حساب کتاب پر زیادہ سے زیادہ 10m تک حسب ضرورت
• لفٹنگ کی اونچائی: مکمل طور پر ترتیب کے قابل -سائٹ ورکشاپ کی شرائط کے مطابق
• ڈیوٹی کلاس: صنعتی استعمال کے لیے ISO 4301, A2–A3 میڈیم ڈیوٹی کے مطابق

تعمیراتی معیار

• مین بوم میٹریل: Q345B / ASTM A572 گریڈ 50 کا اسٹیل اپنایا گیا، طویل-مدت کے بھاری بوجھ کے استعمال کے لیے ہائی ٹینسائل طاقت۔
• کالم کا ڈھانچہ: موٹی سٹیل کالم کی تعمیر، ٹھوس تنصیب کی ضمانت کے لیے اضافی مضبوط بیس پلیٹ سے لیس۔
• گردش کی قسم: ستون پر نصب ماڈلز کے لیے مکمل 360 ڈگری سلیونگ؛ وال ماونٹڈ ورژن 180 ڈگری ورکنگ روٹیشن کے ساتھ آتا ہے۔
• بوم ڈیزائن: H-بیم یا I-بیم پروفائل کے ساتھ بنایا گیا ہے تاکہ ٹھوس بوجھ برداشت کرنے اور ساختی سختی کو محفوظ بنایا جا سکے۔
• سطح کی تکمیل: سنکنرن اور طویل خدمت زندگی کے لیے صنعتی ایپوکسی پاؤڈر کوٹنگ-

چڑھنے کی اقسام

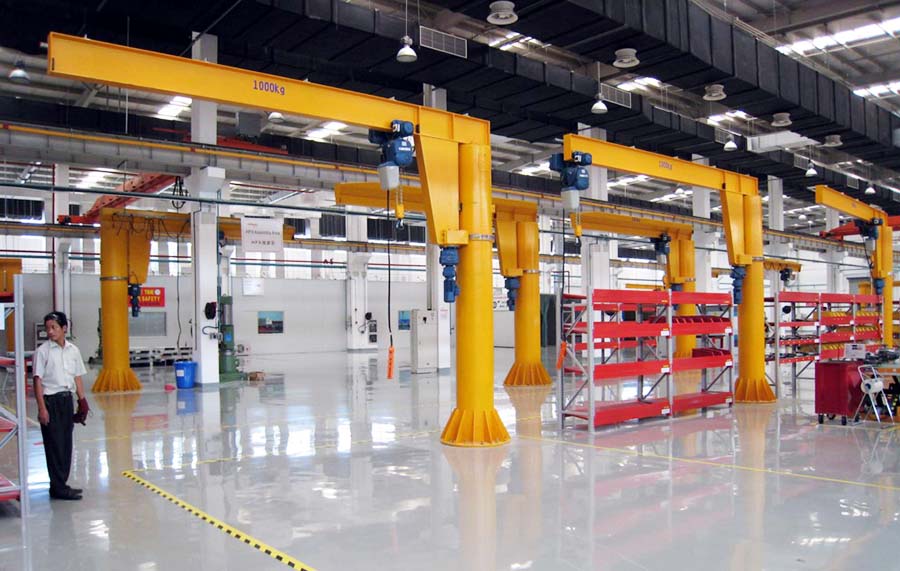

ستون-ماؤنٹڈ 1 ٹن جیب کرین

خود-اسٹینڈنگ کالم ڈیزائن کے لیے مضبوط کنکریٹ فاؤنڈیشن کی ضرورت ہوتی ہے۔ یہ ورک سٹیشن کی کوریج اور لے آؤٹ لچک کو زیادہ سے زیادہ کرنے کے لیے مکمل 360 ڈگری گردش کو سپورٹ کرتا ہے۔ کنکریٹ سلیب پر مستحکم تنصیب کے لیے کیمیکل اینکر بولٹ کے ساتھ فکس کیا گیا۔

وال-ماؤنٹڈ 1 ٹن جیب کرین

جگہ کی بچت کا ڈیزائن براہ راست ساختی کالموں یا دیواروں پر نصب ہے۔ گردش 180 ڈگری تک محدود ہے، محدود منزل کی جگہ اور دستیاب ساختی معاونت والی فیکٹریوں کے لیے بالکل موزوں ہے۔

لہرانا مطابقت

ہماری 1 ٹن جیب کرین سائٹ کے کام کرنے کے حالات پر مختلف فٹ ہونے کے لیے متعدد لہرانے کے انتخاب کو سپورٹ کرتی ہے:

• الیکٹرک چین ہوسٹ: 1 ٹن لوڈ ریٹنگ، رفتار کے ضابطے کے ساتھ دستیاب ہے۔ لفٹنگ اسپیڈ 4–8 میٹر/منٹ سنگل اسپیڈ، 2-8 میٹر/منٹ دوہری رفتار درست ہینڈلنگ کے لیے۔
• مینوئل چین ہوسٹ: غیر-بجلی والے مقامات کے لیے بہترین، کبھی کبھار لائٹ لفٹنگ ایپلی کیشنز کے لیے اقتصادی انتخاب۔
• تار رسی لہرانا: 5m سے اوپر کی اونچائی اٹھانے کے لیے موزوں، کام کرنے کی تیز رفتار 12 میٹر/منٹ تک۔

الیکٹرک چین لہرانا

دستی سلسلہ لہرانا

تار رسی لہرانا

انڈسٹری ایپلی کیشنز

مینوفیکچرنگ اور مشینی:CNC ورکشاپس، اسمبلی لائنز اور فیبریکیشن بےز کے لیے مثالی۔ بڑے پیمانے پر خام مال کی نقل و حرکت، اجزاء کی تنصیب اور تیار شدہ مصنوعات کی نقل و حمل میں استعمال کیا جاتا ہے.

آٹوموٹو انڈسٹری:انجن اسمبلی، ٹرانسمیشن اور چیسس پارٹ ہینڈلنگ کے لیے موزوں ہے. 1 ٹن کی گنجائش زیادہ تر آٹو موٹیو ذیلی-اسمبلی اٹھانے کے مطالبات کو پوری طرح سے پورا کرتی ہے۔

دھاتی ساخت:ویلڈنگ اور فیبریکیشن زون کے اندر سٹیل پلیٹ لے آؤٹ، ویلڈڈ اسمبلی ٹرانسفر اور جگ کی تنصیب کے لیے بہت اچھا ہے۔

گودام اور لاجسٹکس:لاجسٹکس اور ڈسٹری بیوشن گوداموں میں آرڈر کی چھانٹی، پیلیٹ ہینڈلنگ اور روٹین انوینٹری کے کام پر لاگو۔

بحالی ورکشاپ:فیکٹری کی روزانہ دیکھ بھال کے دوران سامان کی بحالی، اسپیئر پارٹس کی تبدیلی اور آلے کے انتظام کے لیے بہترین۔

تنصیب کے تقاضے

فاؤنڈیشن سٹینڈرڈ (ستون-ماؤنٹڈ)

• کنکریٹ دبانے والی طاقت: کم از کم 25 MPa (3,625 psi)
• فرش سلیب کی موٹائی: معیاری تنصیب کے لیے کم از کم 200 ملی میٹر (8 انچ)
• فاؤنڈیشن کمک: اسٹیل میش کمک لازمی ہے۔
• اینکر بولٹ: M16/M20 کیمیائی اینکر بولٹ، سرایت کی گہرائی 150–200mm

ساختی ضرورت (دیوار-ماؤنٹڈ)

• عمارت کے کالم کی بوجھ کی صلاحیت کی ساختی تجزیہ کے ذریعے تصدیق کی جانی چاہیے۔
• بڑھتے ہوئے بریکٹ: حفاظتی عنصر کے ساتھ ہیوی اسٹیل ڈیزائن 1.5 سے زیادہ یا اس کے برابر
• فاسٹنر: معیاری ٹارک کی تنصیب کے ساتھ گریڈ 8.8 ہائی-طاقت کے بولٹ

آپریشنل فوائد

• کم ہیڈ روم ڈیزائن: آپٹمائزڈ بوم پروفائل ورکشاپس کے اندر محدود عمودی اونچائی کا مکمل استعمال کرتا ہے۔
• ہموار گردش: درست بیئرنگ ڈھانچہ گردش کی مزاحمت کو کم کرتا ہے، جس سے 1000 کلوگرام بوجھ کو آسانی سے ہینڈل کیا جا سکتا ہے۔
• بیرونی اور corrosive ماحول کا اختیار:ہم گرم-ڈپ جستی پرزے اور حسب ضرورت epoxy پینٹ فنِش پیش کرتے ہیں، جو بیرونی نمائش اور سنکنرن کام کرنے والی جگہوں کے لیے اچھی طرح سے موافقت پذیر ہیں۔
• عالمی حفاظتی تعمیل:تمام یونٹس FEM، DIN اور ISO کے ضوابط کے مطابق ہیں، جو یورپی اور بین الاقوامی منڈیوں میں فروخت اور تعیناتی میں معاونت کے لیے CE سرٹیفیکیشن رکھتے ہیں۔

ٹیکنیکل پیرامیٹر ٹیبل

اکثر پوچھے گئے سوالات

سوال: 1 ٹن اور 2 ٹن جیب کرین میں کیا فرق ہے؟

A: اہم فرق اٹھانے کی صلاحیت ہے۔ ایک-ٹن ماڈل 1000kg تک سپورٹ کرتے ہیں، اور دو-ٹن یونٹ 2000kg کو ہینڈل کرتے ہیں۔ 1T ورژن کو فرش کی آسان فاؤنڈیشن اور کم ساختی مضبوطی کی ضرورت ہے، 1000 کلوگرام سے کم یومیہ کام کے لیے زیادہ بجٹ-دوستانہ۔

سوال: کیا موجودہ کنکریٹ کے فرش پر 1 ٹن جیب کرین نصب کی جا سکتی ہے؟

A: یہ صرف اس صورت میں ممکن ہے جب کنکریٹ کا فرش ساختی ضروریات کو پورا کرتا ہو۔ سلیب کی موٹائی، کنکریٹ کی مضبوطی اور ریبار لے آؤٹ کو سائٹ پر چیک کرنے کی ضرورت ہے۔ عام طور پر فرش کی موٹائی 200mm سے زیادہ یا اس کے برابر اور طاقت 25MPa سے زیادہ یا اس کے برابر ہوتی ہے۔ اگر فرش معیار میں ناکام ہوجاتا ہے تو کمک یا الگ بیس کی ضرورت ہوتی ہے۔

سوال: 1 ٹن جیب کرین کی زیادہ سے زیادہ رسائی کیا ہے؟

A: معیاری بوم کی لمبائی 3m سے 8m ہے۔ ساختی حساب کے بعد 10m تک اپنی مرضی کی لمبائی دستیاب ہے۔ طویل بوم کو پورے 1000kg بوجھ کے تحت استحکام کا امتحان پاس کرنا ہوگا۔

سوال: برقی لہرانے کے لیے کس پاور سپلائی کی ضرورت ہے؟

A: عام بجلی کی فراہمی 3-فیز 380V/415V 50Hz ہے۔ ہم شمالی امریکہ کی مارکیٹوں کے لیے 460V 60Hz ورژن فراہم کرتے ہیں۔ لائٹ لوڈ ایپلی کیشنز کے لیے سنگل فیز 220V/240V کا انتخاب کیا جا سکتا ہے۔ سائٹ پر وائرنگ کے لیے اوورلوڈ پروٹیکشن، آئسولیشن سوئچز اور قابل اعتماد گراؤنڈنگ کی ضرورت ہے۔

سوال: 1 ٹن جیب کرین کو کس دیکھ بھال کی ضرورت ہے؟

A: بیرنگز اور حرکت پذیر اجزاء کو معمول کی بنیاد پر اچھی طرح چکنا رکھیں۔ لفٹنگ زنجیروں یا تاروں کی رسیوں پر پہننے کا معائنہ کریں، بولٹ باندھنے کی جانچ کریں اور حفاظتی گیئر کو باقاعدگی سے جانچیں۔ الیکٹرک موٹر اور بریک کو ہر پروڈکٹ کے رہنما خطوط کے مطابق رکھیں۔ محفوظ آپریشن کے لیے سہ ماہی پیشہ ورانہ معائنہ کی سفارش کی جاتی ہے۔

سوال: کیا بیرونی تنصیب دستیاب ہے؟

A: ہاں۔ آؤٹ ڈور ورژن جستی یا سٹینلیس سٹیل کے پرزے، ویدر پروف الیکٹریکل انکلوژر اور اینٹی سنکنرن کوٹنگ کو اپناتا ہے۔ ہوا کا بوجھ ساختی ڈیزائن میں شمار کیا جائے گا۔ اپنی مرضی کے مطابق آؤٹ ڈور حل کے لیے براہ کرم ہماری انجینئرنگ ٹیم سے رابطہ کریں۔

س: ستون-ماؤنٹڈ بمقابلہ دیوار-ماؤنٹڈ، کون سا انتخاب کرنا ہے؟

A: ستون-ماؤنٹ شدہ قسم عمارت کے ڈھانچے پر انحصار کیے بغیر 360 ڈگری مفت گردش اور آزاد ترتیب پیش کرتی ہے۔ وال-ماؤنٹ شدہ قسم صرف 180 ڈگری گردش کے ساتھ فرش کی جگہ بچاتی ہے۔ انتخاب ورکشاپ کی ترتیب، ساختی حالت اور ورکنگ کوریج کی ضرورت پر منحصر ہے۔

Kinocranes کا انتخاب کیوں کریں۔

Kinocranes 1 ٹن جیب کرین سخت بین الاقوامی معیار کے معیار کے تحت تیار کی گئی ہے۔ تمام سامان کی ترسیل سے پہلے مکمل بوجھ کی جانچ اور کارکردگی کا معائنہ کیا جاتا ہے۔ ہم مستحکم کوالٹی کنٹرول کے لیے ISO 9001 سے تصدیق شدہ ہیں۔

• مکمل برآمدی دستاویزات، شپنگ کے انتظامات اور بیرون ملک فروخت کے بعد-سروس کے ساتھ عالمی برآمدی صلاحیت۔
• عالمی منڈی تک رسائی کے لیے ISO، FEM، DIN اور CE سرٹیفیکیشن کے ساتھ مکمل طور پر تعمیل۔
• غیر-معیاری سائز، خصوصی ماحول اور خودکار مواد ہینڈلنگ انضمام کے لیے حسب ضرورت انجینئرنگ سروس۔

تکنیکی مشاورت، کوٹیشن اور حسب ضرورت حل کے لیے ہماری سیلز انجینئرنگ ٹیم سے رابطہ کریں۔
