وال ماؤنٹ جب کرین

وال ماونٹڈ جیب کرین - کنو کرین

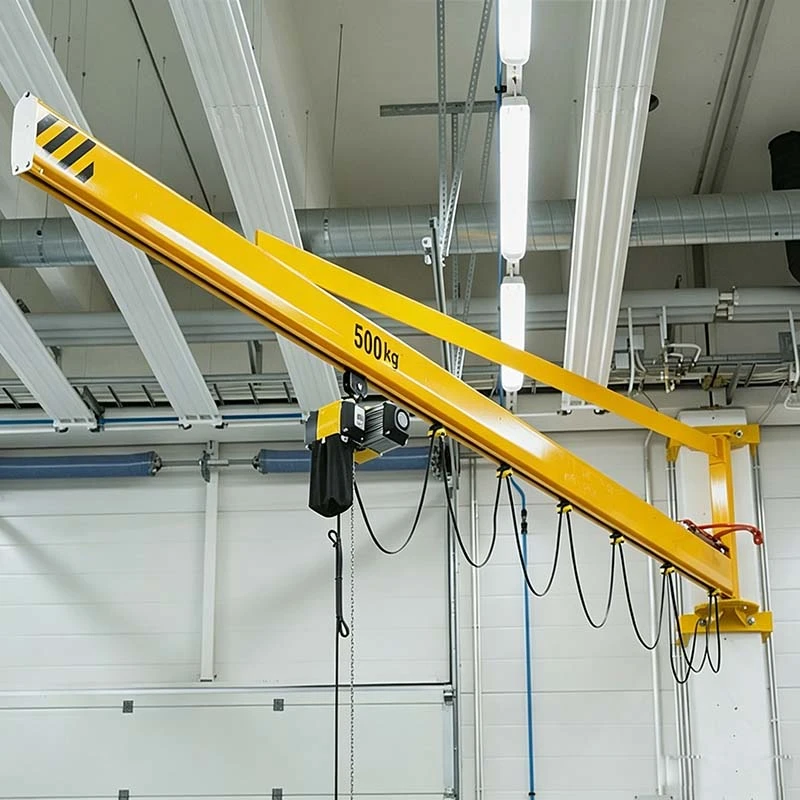

کینو کرینزدیوار پر نصب جب کرینیںسیمی سرکلر ورکنگ ایریا میں مستقل لفٹنگ کی ضرورت والے صنعتی سائٹس کے مطابق۔ وہ سپورٹ کالموں کے لیے فرش کی کوئی جگہ نہیں لیتے ہیں۔ عمارت کے کالموں یا مضبوط دیواروں پر لگا ہوا، کرینیں 180 ڈگری بوم گھومنے کی اجازت دیتی ہیں، جس میں بوجھ کی صلاحیت 0.25 t سے 5 t تک ہوتی ہے۔

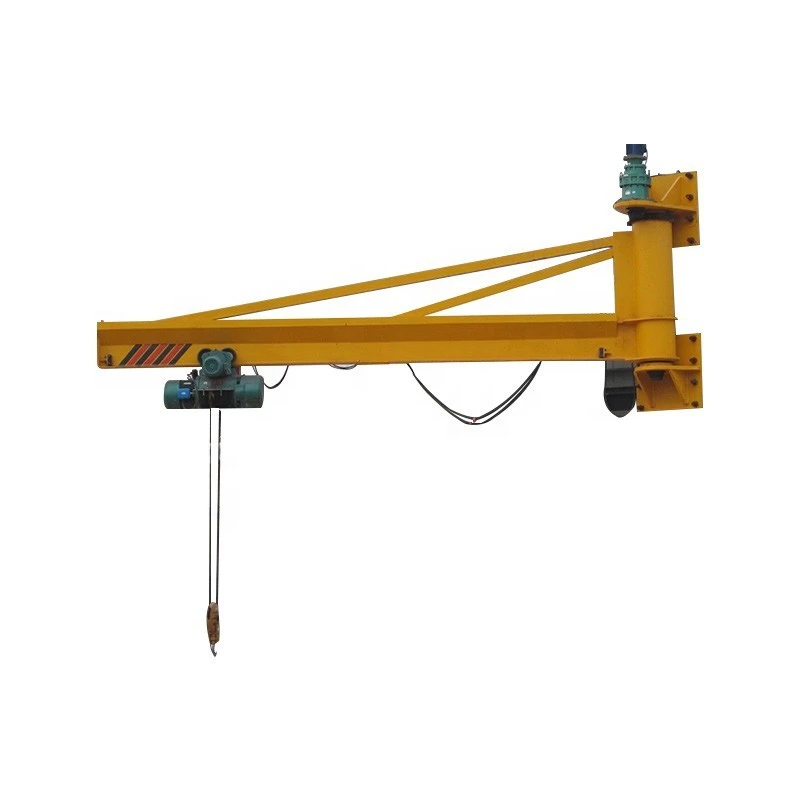

اس قسم کی کرین دیوار بریکٹ یا کالم فکسچر کے ذریعہ منعقد افقی بوم کا استعمال کرتی ہے۔ برقی زنجیر لہرانے والے یا تار رسی لہرانے والے بوم کے ساتھ حرکت کرتے ہیں۔ عمارت بذات خود بنیادی سہارے کے طور پر کام کرتی ہے، اس لیے علیحدہ بنیاد کی ضرورت نہیں ہے۔ یہ ورکشاپس، اسمبلی ایریاز، گوداموں اور مینٹیننس زونز کے لیے بجٹ-دوستانہ اور عملی انتخاب ہے۔ یہ یونٹ بالکل کام کرتے ہیں جہاں فرش کی جگہ محدود ہوتی ہے اور بڑی اوور ہیڈ کرینیں ضروری نہیں ہوتی ہیں۔

وضاحتیں

تمام تکنیکی پیرامیٹرز کو آپ کی سائٹ کے مطالبات سے ملنے کے لیے ایڈجسٹ کیا جا سکتا ہے-۔ کینو کرینز بوم کی لمبائی، لفٹنگ اونچائی، لہرانے کی قسم، اور کنٹرول کنفیگریشن کے لیے حسب ضرورت آرڈرز قبول کرتی ہے۔

ساختی ڈیزائن اور بڑھتے ہوئے طریقے

a کی ساختی سالمیتجب کرین دیوار نصبتنصیب کا انحصار دو عوامل پر ہوتا ہے: کرین کا مکینیکل ڈیزائن اور بڑھتے ہوئے سطح کی لوڈ-کی صلاحیت۔ کینو کرینز دونوں کو مخاطب کرتے ہیں۔

کرین کا ڈھانچہ۔

بوم اور بریکٹ اسمبلی ہائی-ٹینسائل بولڈ کنکشن کو اپناتی ہے۔ یہ بندھن پوری سروس کی زندگی میں کلیمپنگ فورس کو مستحکم رکھتے ہیں، اور معمول کی جانچ پیشہ ورانہ آلات کے بغیر کی جا سکتی ہے۔

مجموعی فریم کو درجہ بندی کی گنجائش کے اندر رہتے ہوئے مردہ وزن کو کم کرنے کے لیے ڈیزائن کیا گیا ہے۔ یہ سلیونگ کے دوران اندرونی بوجھ کو کم کرتا ہے، اور ضرورت پڑنے پر دستی پوزیشننگ کو آسان بناتا ہے۔

بڑھتے ہوئے اختیارات۔

تنصیب کے مقام پر عمارت کے ڈھانچے کی بنیاد پر تین معیاری طریقے دستیاب ہیں:

1. بولٹ اینکرنگ کے ذریعے-۔دھاگے والی سلاخیں دیوار سے گزرتی ہیں اور کاؤنٹر پلیٹوں اور بھاری-ڈیوٹی نٹس سے محفوظ ہوتی ہیں۔ ٹھوس چنائی یا مضبوط کنکریٹ کی دیواروں کے لیے۔

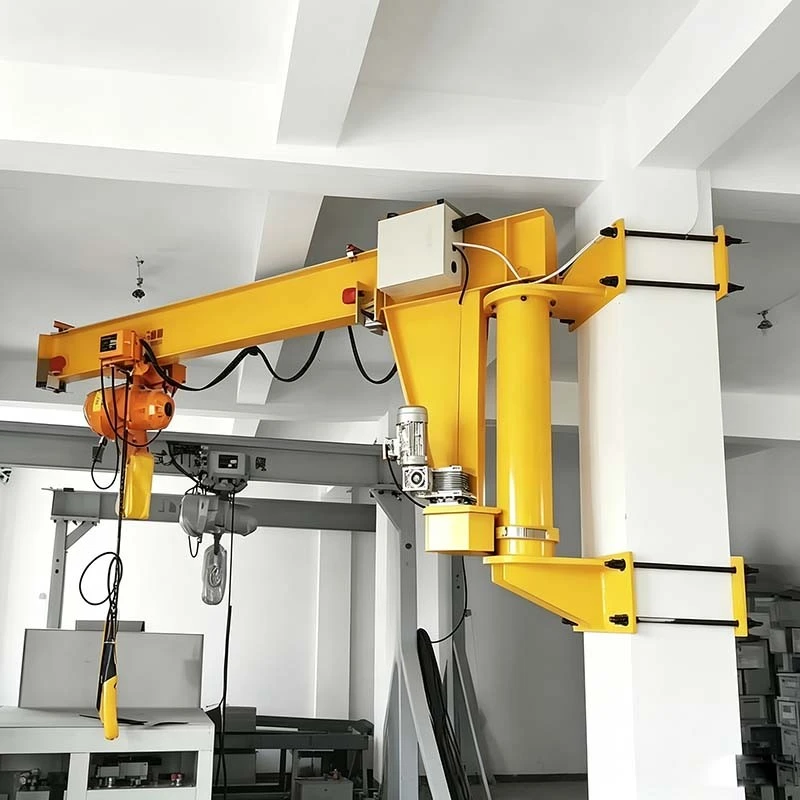

2. ستون-گلے لگانے والا بریکٹ۔من گھڑت اسٹیل بریکٹ موجودہ ساختی کالموں کے گرد کلیمپ کرتے ہیں بغیر کالم میں ڈرلنگ کے۔ لوڈ پلر کراس- سیکشن میں یکساں طور پر تقسیم کیا جاتا ہے۔
3. بریکٹ-پلیٹ اسمبلی۔انٹرمیڈیٹ لوڈ ریٹنگز کے لیے بریکٹ پلیٹوں کے ساتھ اینکر بولٹ۔ بریکٹ پروجیکشن 500 ملی میٹر تک؛ دھاگے والی چھڑی کی گہرائی 1000 ملی میٹر تک۔

غیر معیاری عمارت کے جیومیٹریوں کے لیے حسب ضرورت بریکٹ ڈیزائن دستیاب ہیں۔ کنو کرینز انجینئرنگ ٹیم تصریح کے مرحلے کے دوران بوجھ برداشت کرنے والی رہنمائی- فراہم کرتی ہے۔ بڑھتی ہوئی سطح کی ساختی تصدیق آخری صارف کی ذمہ داری بنی ہوئی ہے۔

دستیاب لوازمات

ہر ایکوال ماؤنٹ جب کرینآرڈر کے وقت درج ذیل لوازمات کے ساتھ ترتیب دیا جا سکتا ہے:

• سلیو روکنے والے- مکینیکل بفرز جو ایک مقررہ سلیونگ رینج کا تعین کرتے ہیں، بوم کو ملحقہ آلات کے زون میں داخل ہونے سے روکتے ہیں۔ کمیشننگ کے دوران نصب.
• سلیو بریک- بوجھ اٹھانے کے دوران بوم گردش کی رفتار کو منظم کرتا ہے۔ غیر ارادی جھول کی وجہ سے حفاظتی خطرات سے بچنے کے لیے ہم اسے 5 میٹر سے زیادہ لمبی بوم یا 4 میٹر سے اونچے یونٹوں کے لیے انسٹال کرنے کا مشورہ دیتے ہیں۔
• بوم لاکنگ ڈیوائس- دیکھ بھال، ڈاؤن ٹائم یا محدود علاقوں میں کام کرتے وقت بوم کو ایک سیٹ زاویہ پر رکھتا ہے۔

الیکٹریکل اور اجزاء کے معیارات

کینو کرینزوال ماؤنٹ جب کرینیںایک مکمل برقی پیکج کے ساتھ جہاز: موٹر، ​​رابطہ کار، حد کے سوئچ، اور ایک لاک ایبل مینز منقطع۔ اجزاء کی سورسنگ قائم کردہ صنعتی معیارات کی پیروی کرتی ہے:

• موٹرز: ABB، SEW، Siemens، یا دیگر برانڈز جیسا کہ کلائنٹس کی درخواست ہے۔
• بیرنگ: SKF، NSK، FAG، یا دیگر برانڈز جیسا کہ کلائنٹس کی درخواست ہے۔
• تمام مصنوعات مکمل سی ای اور آئی ایس او سرٹیفیکیشن رکھتی ہیں۔ ہم حتمی اسمبلی تک پورے راستے سے سورسنگ حصوں سے مکمل ٹریس ریکارڈ رکھتے ہیں۔

ایپلی کیشنز

وال ماونٹڈ جب کرینکنو کرینز درج ذیل صنعتی شعبوں میں خدمت میں ہیں:

• مینوفیکچرنگ اور اسمبلی- باقاعدہ چننے-اور-جگہ کے کام الگ الگ ورک سٹیشنوں پر کیے جاتے ہیں۔ 180 ڈگری گردش آرک آپریٹر کے کام کرنے کے دائرہ کار میں فٹ بیٹھتا ہے۔
• بحالی اور مرمت کی ورکشاپس- دیکھ بھال کے کام کے لیے ہوسٹ ٹرانسمیشن، گیئر باکس، موٹرز اور بڑے اجزاء۔
• گودام اور لاجسٹکس- درمیانے بوجھ کو ریک کے راستوں اور عارضی اسٹوریج زونز میں رکھیں جہاں اوور ہیڈ کرینیں استعمال نہیں کی جا سکتیں۔
• اسٹیل اور دھات کی تعمیر- خام اسٹاک، خالی جگہوں اور تیار شدہ پروفائلز کو کاٹنے، موڑنے اور ویلڈنگ کے کام کے علاقوں میں منتقل کریں۔

کیوں کینو کرینیں

کینو کرینز نے 2008 سے لفٹنگ کا سامان بنایا ہے۔ مینوفیکچرنگ بیس 280 ایکڑ سے زیادہ رقبہ پر مشتمل ہے جس میں 8 ورکنگ پروڈکشن لائنیں ہیں۔ اس میں 30+ تکنیکی پیشہ ور اور 1,200 سے زیادہ عملہ ملازم ہے۔ ہم نے 50 سے زیادہ ممالک میں شراکت داروں کے لیے 2,000 سے زیادہ کرین کی تنصیبات مکمل کر لی ہیں۔

• اپنی مرضی کے مطابق وضاحتوں کے لئے OEM اور ODM مینوفیکچرنگ۔
• تجربہ کار بیرون ملک ٹیموں کے ذریعے سائٹ کی تنصیب، کمیشننگ، اور لوڈ ٹیسٹنگ پر-۔
• سامان کی سروس کی زندگی کے دوران اسپیئر پارٹس کی فراہمی اور طے شدہ دیکھ بھال۔
• بوم کی لمبائی، لفٹنگ کی اونچائی، کنٹرول سسٹمز، اور اجزاء کی برانڈنگ کے لیے غیر-معیاری تخصیص۔

اکثر پوچھے گئے سوالات

1. وال ماؤنٹ جیب کرین کیا ہے؟

وال ماؤنٹ جیب کرین ایک اسٹیشنری لفٹنگ ڈیوائس ہے جو موجودہ عمارت کے کالم یا مضبوط دیوار سے جڑی ہوئی ہے۔ یہ ایک افقی بوم بازو پر مشتمل ہوتا ہے جو ایک نیم سرکلر آرک (180 ڈگری تک) کے ذریعے گھومتا ہے، ایک لہر کے ساتھ جو بوم کے ساتھ ڈھکے ہوئے رداس کے اندر بوجھ کو پوزیشن میں لے جاتا ہے۔ اسے فری اسٹینڈنگ کالم یا کنکریٹ فاؤنڈیشن کی ضرورت نہیں ہے۔

2. دیوار پر نصب جب کرین کتنا وزن اٹھا سکتی ہے؟

کینو کرینز وال ماونٹڈ جب کرینیں بناتی ہیں جو 0.25 t سے 5 t ریٹیڈ بوجھ کو سپورٹ کرتی ہیں۔ قابل استعمال بوجھ کا فیصلہ بوم کی لمبائی، تنصیب کی اونچائی اور دیوار یا کالم کی بوجھ کی گنجائش سے کیا جاتا ہے۔

3. دستیاب بوم کی زیادہ سے زیادہ لمبائی کیا ہے؟

معیاری بوم ریڈیائی رینج 2 میٹر سے 6 میٹر تک ہے۔ بڑھتے ہوئے نقطہ کے ساختی تجزیہ کے بعد درخواست پر غیر-معیاری لمبائی کو انجینئر کیا جا سکتا ہے۔

4. کیا کسی دیوار پر وال ماؤنٹ جیب کرین لگائی جا سکتی ہے؟

نہیں، بڑھتے ہوئے سطح کی تصدیق کسی مستند ساختی انجینئر سے کرائی جانی چاہیے تاکہ اس بات کی تصدیق کی جا سکے کہ یہ مکمل ریٹیڈ لوڈ کے علاوہ متحرک سلیونگ فورسز کو سپورٹ کر سکتی ہے۔ کینو کرینز تصریح کے مرحلے کے دوران لوڈ-کی رہنمائی فراہم کرتی ہے۔

5. وال ماونٹڈ جیب کرین اور فری اسٹینڈنگ جب کرین میں کیا فرق ہے؟

فری اسٹینڈنگ جب کرین: ایک آزاد عمودی کالم اور کنکریٹ بیس کے ساتھ لیس، یہ مکمل 360 ڈگری گردش کے قابل بناتا ہے۔

وال ماونٹڈ جب کرین: عمارت کے ڈھانچے سے منسلک، یہ 180 ڈگری تک نیم سرکلر گردش کی اجازت دیتا ہے، اور اس کے لیے فرش کے کالم یا فاؤنڈیشن کی ضرورت نہیں ہے۔

فری اسٹینڈنگ یونٹس مکمل-سرکل ورکنگ رینج فراہم کرتے ہیں۔ دیوار پر نصب قسمیں نیم سرکلر کوریج کے ساتھ جگہ بچاتی ہیں۔

6. کیا کنٹرول کے طریقے دستیاب ہیں؟

لٹکن کنٹرول معیاری ہے۔ ریڈیو ریموٹ کنٹرول ایک آپشن کے طور پر دستیاب ہے، جو آپریٹر کو بہتر مرئیت اور پوزیشننگ کی درستگی کے لیے لوڈ پاتھ کے باہر سے کرین کو کنٹرول کرنے کی اجازت دیتا ہے۔

7. کن لہروں کی اقسام مطابقت رکھتی ہیں؟

الیکٹرک چین لہرانے والے، تار رسی لہرانے والے، اور دستی لیور لہرانے والے سبھی مطابقت رکھتے ہیں۔ لہرانے کا انتخاب درجہ بندی کی صلاحیت، اٹھانے کی اونچائی، اور ڈیوٹی سائیکل کی ضروریات پر مبنی ہے۔

8. کیا کنو کرینیں تنصیب فراہم کرتی ہیں؟

جی ہاں کنو کرینز انسٹالیشن ٹیموں کو دنیا بھر میں کسٹمر سائٹس پر بھیجتی ہے۔ سروس مکینیکل اسمبلی، برقی کنکشن، کمیشننگ، اور لوڈ ٹیسٹنگ کا احاطہ کرتی ہے۔

9. کنو کرینز وال ماونٹڈ جیب کرینز پر کون سے سرٹیفیکیشن لاگو ہوتے ہیں؟

تمام یونٹس ISO-مصدقہ کوالٹی مینجمنٹ سسٹم کے تحت تیار کیے گئے ہیں اور ان میں CE سرٹیفیکیشن ہے۔ تعمیل کی دستاویزات ہر ڈیلیوری کے ساتھ فراہم کی جاتی ہیں۔

10. میں کوٹیشن کی درخواست کیسے کروں؟

ان تفصیلات کے ساتھ کنو کرینیں فراہم کریں: درجہ بندی شدہ لفٹنگ لوڈ، بوم کی لمبائی، لفٹ کی اونچائی، بڑھتے ہوئے ڈھانچے (دیوار یا کالم)، اور کنٹرول سسٹم، لہرانے کی قسم یا سائٹ کے حالات پر خصوصی مطالبات۔ انجینئرنگ ٹیم تکنیکی تجویز اور قیمت کوٹیشن واپس کرے گی۔
